철골구조물 강풍에 의한 풍압 등 외압 설계시 고려사항 4가지

알겠습니다 👍
👉 이번에도 지문 그대로 → 해답 그대로 갑니다.

---

📘 문제 (원문)

“철골구조물을 건립 중 강풍에 의한 풍압 등 외압에 대한 내력이 설계에 고려될 사항을 4가지 쓰시오.(4점)”

---

✍️ 해답 (그대로)

1. 높이 20[m] 이상의 구조물
2. 구조물의 폭과 높이의 비가 1:4 이상인 구조물
3. 단면 구조에 현저한 차이가 있는 구조물
4. 연면적당 철골량이 50[kg/m²] 이하인 구조물
5. 기둥이 타이플레이트형인 구조물
6. 이음부가 현장용접인 구조물

---

📌 핵심 (그대로)

👉 20m / 1:4 / 단면차 / 50kg / 타이플레이트 / 현장용접

---

✅ 4개 선택 (추천)

👉 가장 안정적인 조합

• 높이 20m 이상
• 폭·높이 비 1:4 이상
• 단면 구조 차이
• 연면적당 철골량 50kg/m² 이하

---

🔎 이유 (핵심만)

• ✔️ 수치 포함 + 구조 특성
  👉 채점 안정성 최고

---

🔥 한 줄 암기

👉 “20 / 1:4 / 단면 / 50”

---

🧠 핵심 이해

👉 풍압 영향 큰 구조 특징

• 높다
• 가늘다
• 약하다
• 불균형

---

이 문제 👍
👉 숫자 + 구조 특징 같이 묻는 고득점 문제입니다

원하면
👉 “풍압 문제 + 비계 문제 같이 묶어서 구조 이해” 정리해드릴게요 👍



좋습니다 👍
👉 “단면 구조에 현저한 차이가 있는 구조물” 이거 시험에서 가장 애매한 표현이라
👉 구체적으로 딱 이해되게 설명 드립니다.

---

📌 단면구조 차이란?

👉 구조물의 부재(기둥·보)의 크기, 형상, 강도가 서로 크게 다른 상태

---

🔎 쉽게 말하면

👉
“어떤 부분은 굵고 튼튼한데, 어떤 부분은 얇고 약한 구조”

---

🏗️ 대표 사례

---

✔️ 예시 1

• 아래층 기둥 → 굵음
• 위층 기둥 → 매우 얇음

👉 강성 차이 큼 → 흔들림 발생

---

✔️ 예시 2

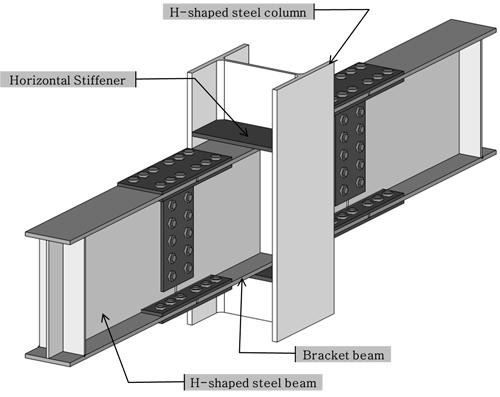

• 한쪽은 H형강 (강함)
• 다른 쪽은 각관 (약함)

👉 하중 분배 불균형

---

✔️ 예시 3

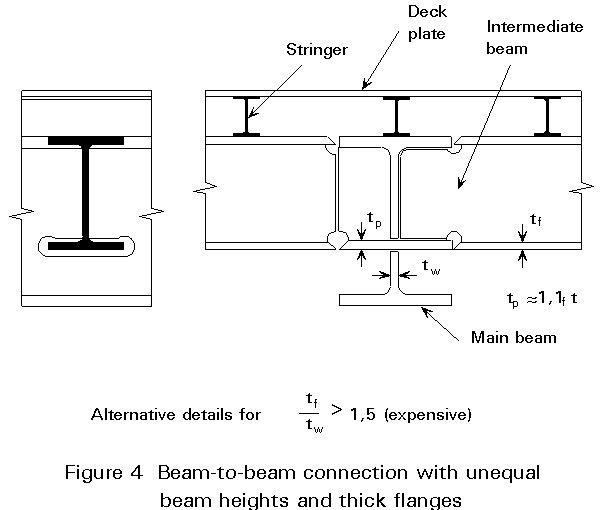

• 보 단면이 중간에 급격히 작아짐

👉 특정 부분에 응력 집중

---

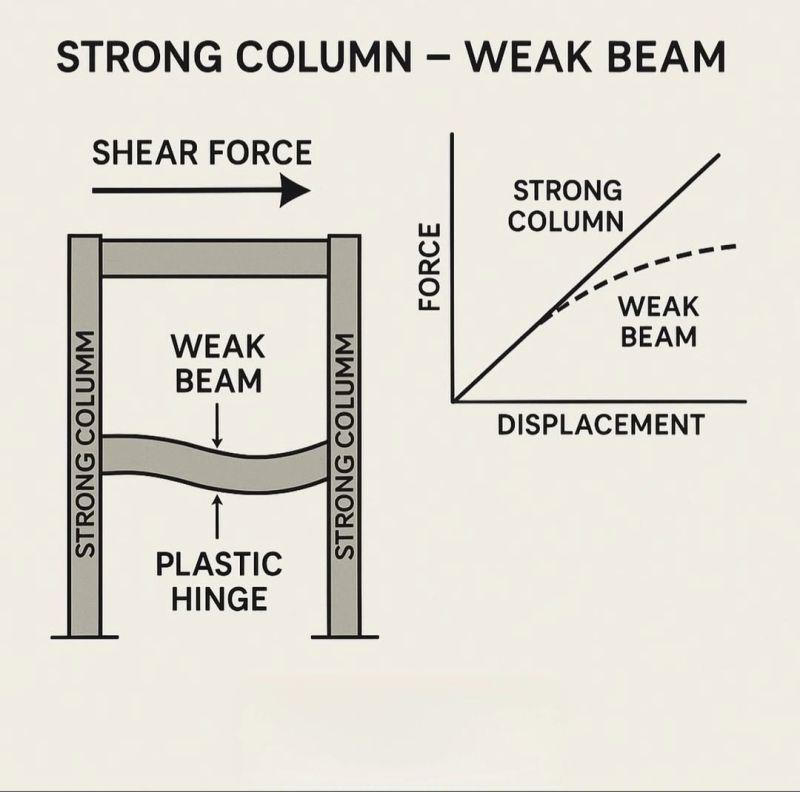

⚠️ 왜 위험하냐 (시험 핵심)

👉 풍압(바람)이 작용하면

• 강한 부분 → 거의 안 움직임
• 약한 부분 → 많이 변형

➡️ 비틀림 / 좌굴 / 붕괴 위험 증가

---

📘 시험용 정리 문장

👉
“구조부재 간 단면의 크기 및 강성 차이가 커서 하중 분포가 불균형해지는 구조”

---

🧠 핵심 요약

👉

• 단면 다름 → 강성 다름
• 강성 다름 → 변형 다름
• 변형 다름 → 붕괴 위험

---

🔥 한 줄 암기

👉 “굵기 다르면 흔들림 다르다”

---

이거 👍
👉 이해해두면 “왜 풍압 고려 대상인지”까지 연결됩니다

원하면
👉 “1:4 비율 구조랑 같이 비교해서 완전히 정리”도 해드릴게요 👍
